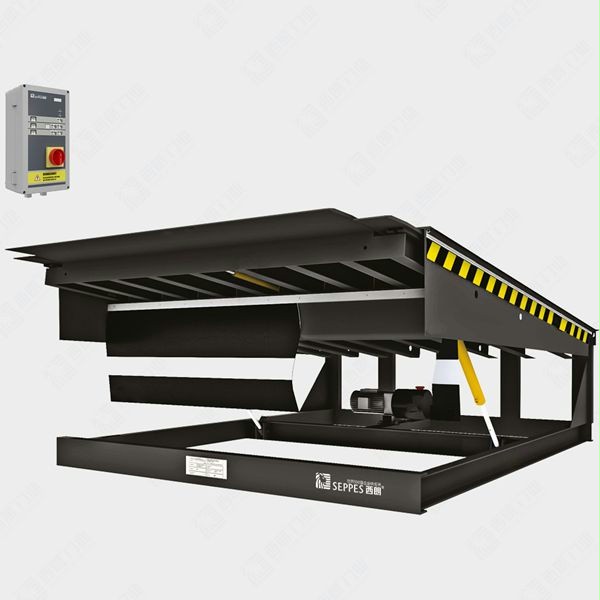

伸缩式装卸货平台
伸缩式装卸货平台专为冷藏、冷链、冷库而设计,它的唇板是完全收缩在平台主板的下面,在使用的时候,从平台主板的肚子下面缓慢伸出来,进行上下调节,然后搭在车厢后面,进行快速装卸货物;它安装在绝热良好的分节式提升门后面,不与外界接触,有仓库提升门进行隔断、隔热、密封与保温。
一、应用领域:
冷藏冷链仓库
二、面板设计:
黑色花纹面板 蓝色花纹面板
黑色 蓝色
三、规格尺寸:
范围 | 详细参数 | 备注: |
---|---|---|
长度,mm | 2 500 / 3 000 / 3 500 / 4 000 / 4 500 | |
宽度,mm | 1800 / 2000 / 2200 / 2500 | |
承载重量,kgs | 6,000 / 8,000 / 10,000 / 12,000 / 15,000 | |
最大点载荷,N/m m² | 1.3 | 顶层 6 毫米 |
最大点载荷,N/m m² | 6.5 | 顶层 8 毫米 |
功率,W | 750 /1500 | 液压泵电驱动 |
电源电压,V | 380,3相 | |
电源电压,V | 24 | 控制电压 |
防护等级 | IP54 | |
喷漆前表面清洁班 | Sa 2 | |
漆层厚度,不小于,微米 | 60 | |
工作温度范围,°С | -30 到 +80 | |
起重油缸数量,个 | 一 | 2(可选) |
工作液压泵 | 德国雅歌辉托斯、意大利海普 | 或类似的 |
四、基本结构:
1.PVC窗帘正面
2.伸缩式唇板
3.唇板油缸
4.台班支撑钢
5.液压泵
6.密封橡胶条
7.基座
8.黄黑条警示条
五、施工现场准备:
仓库装卸货平台基坑:根据平台类型和安装方式,根据“图纸”部分中的“地坑准备方案”图纸进行浇筑。
六、产品细节:
伸缩式装卸货平台侧部密封图
伸缩式唇板图
双液压泵(选配)
主板底部加强筋
可选50公分长度伸缩唇板
可选1米长度伸缩式唇板
七、可选配置:
防撞护栏:防止叉车损坏建筑物墙壁,确保叉车正确安全地移动。
车轮导向装置:确保货车在码头快速准确停放,防止损坏墙壁。
八、项目案例:
南阳市东森医药物流有限公司
